云锡式分级箱

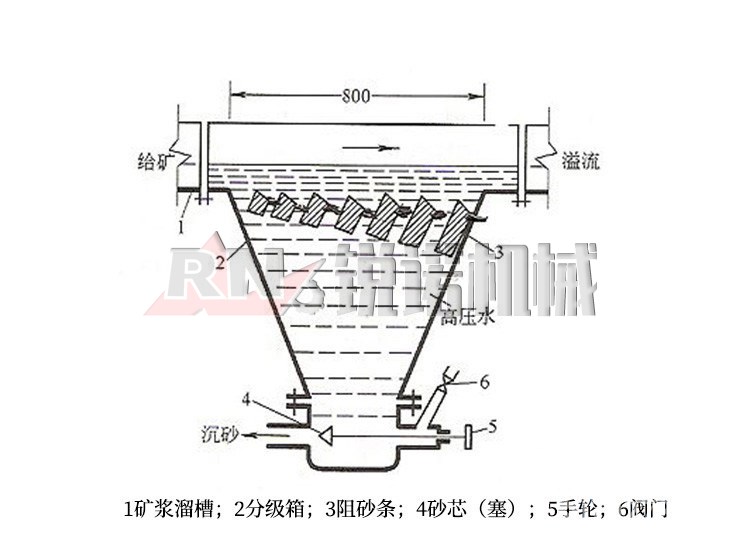

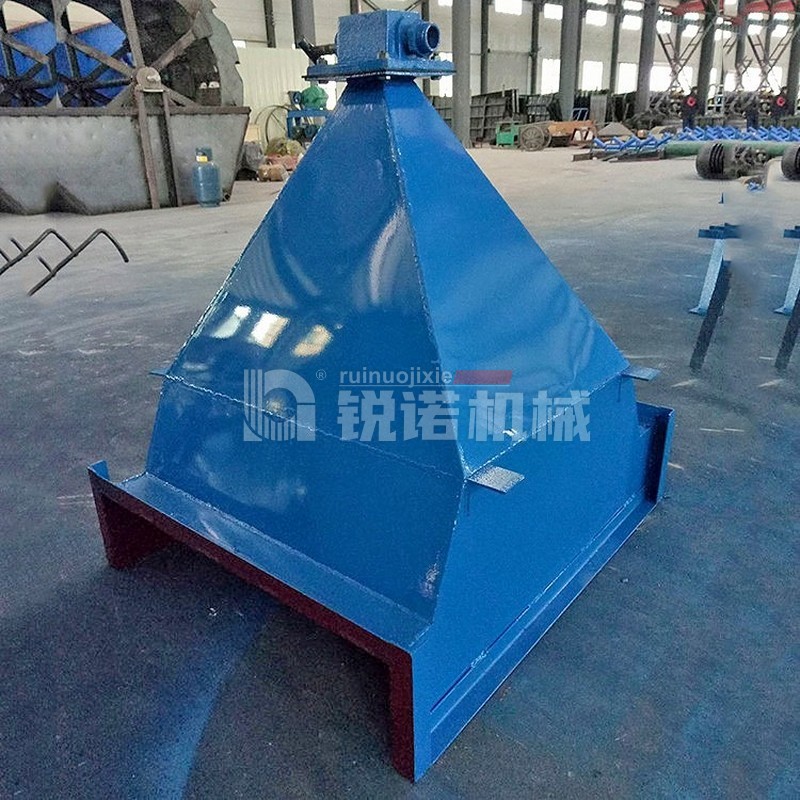

江西锐诺云锡式分级箱其外形呈倒立的锥体，底部的一侧设有压力水管，另一侧有沉砂排出管。分级箱常为个，串联工作。中间用矿浆运输流槽连接起来。箱的上表面有五种规格（宽×长 ）200×800、300×800、400×800、600×800、800×800。主体箱高约为1000mm，各分级箱安装时由小到大排列。沉砂则由粗到细排出。

结构原理

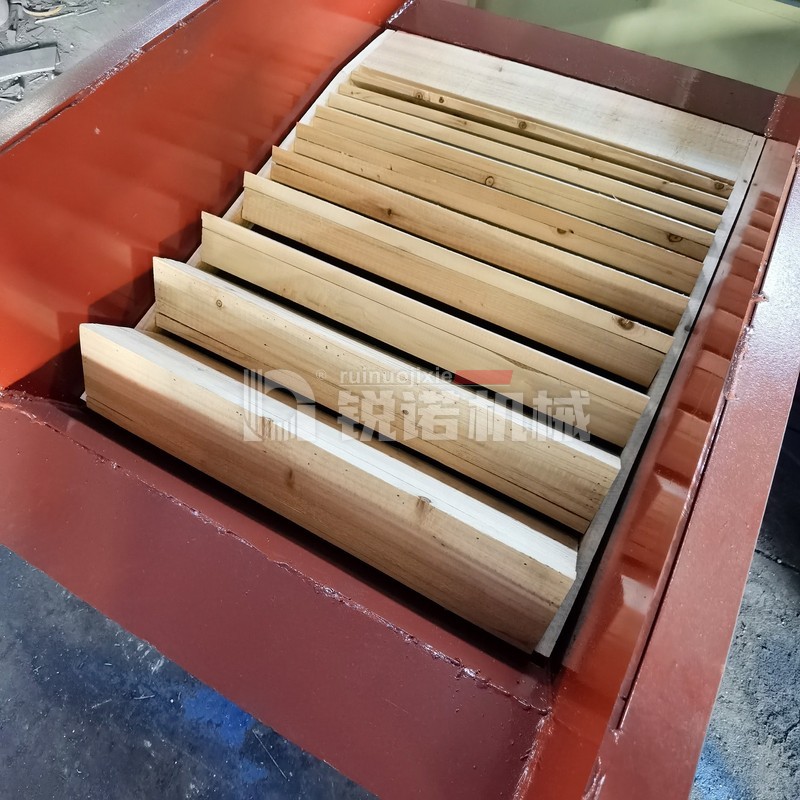

分级箱通常一对一地配置在摇床上方，用管道与摇床相连。这样分级箱同时承担着分配矿量的任务。沉砂不仅在粒度上，而且在数量上和浓度均应适合于摇床分选的要求。这种分级箱的优点是：结构简单、易于制造、不耗机械动力、占用的空间高度小、可与摇床配置在同一台阶上、便于操作。缺点是：耗水量较大矿石）、阻砂条间缝隙易发生堵塞、矿浆在箱内搅动大，导致分级效率低。
