筛板式槽型水力分级箱

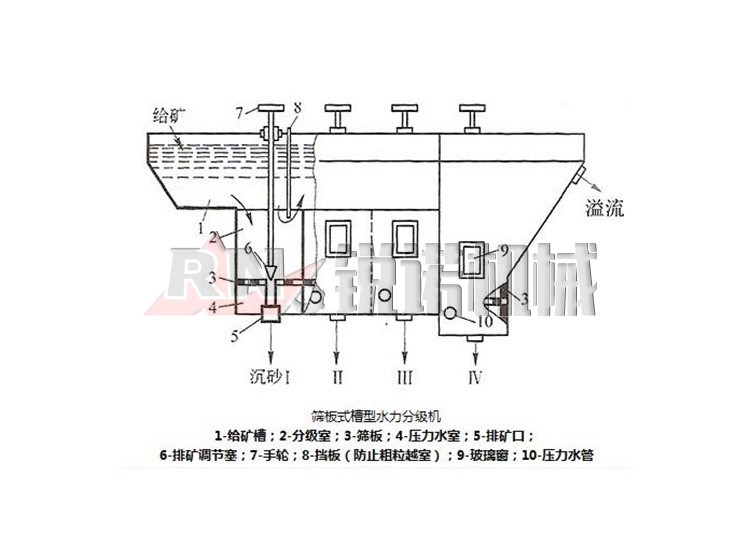

江西锐诺筛板式槽型水力分级箱又称丹佛型水力分级箱，是利用筛板造成干涉沉降条件的设备，机体外形为一角锥形箱，箱内用垂直隔板分成4-8个分级室。每个室的断面积为200×200mm，在距室底一定高度处设置筛板。筛板上钻有 36-72个直径为3-5mm的筛孔。压力水由筛板下方给入，经筛孔向上流动。在筛板上方悬浮着矿粒群，进行干涉沉降分层。粗颗粒通过筛板中心孔排出，排出量用锥形塞控制。

矿浆由一侧给入，依次进到各室中，各室的上升水速逐渐减小。由此得出由粗到细的各级产物。分级室内上升水速分布是否均匀，对分级效果有重要影响。
